Портальная сварочная установка

Портальная сварочная установка типа SHL-4000

Отправить заявку

Описание

маркер

Портальная сварочная установка предназначена для автоматизированной дуговой сварки под слоем флюса одной или двух двутавровых балок или колонн, находящихся в горизонтальном положении на стапелях. Во время сварки балка располагается на стапелях под углом 45 градусов, что обеспечивает хороший провар и катет шва. Сварка происходит в положении «в лодочку»

Основные технические характеристики:

Параметр	Значение
Высота балки,мм	200~1500
Ширина полки,мм	200~800
Толщина полки,мм	6~40
Толщина стенки,мм	6~32
Длина балки,мм	4000~15000(ограничена длинной рельса)
Колея рельсового пути,мм	4000
Длина рельсового пути,мм	18000
Управление установкой	на боковых панелях
Количество сварочных головок,комп.	2
Система слежения за сварочным швом	механическая контактная
Тип сварки	автоматическая дуговая сварка под слоем флюса 45° "в лодочку"
Скорость сварки,м/мин	0.24 ~ 2.4
Скорость передвижения портала,м/мин	3
Сварочное оборудование	2 комплекта для механизированной сварки под слоем флюса производства Lincoln Electric (США) : сварочный источник

Конструкция станка:

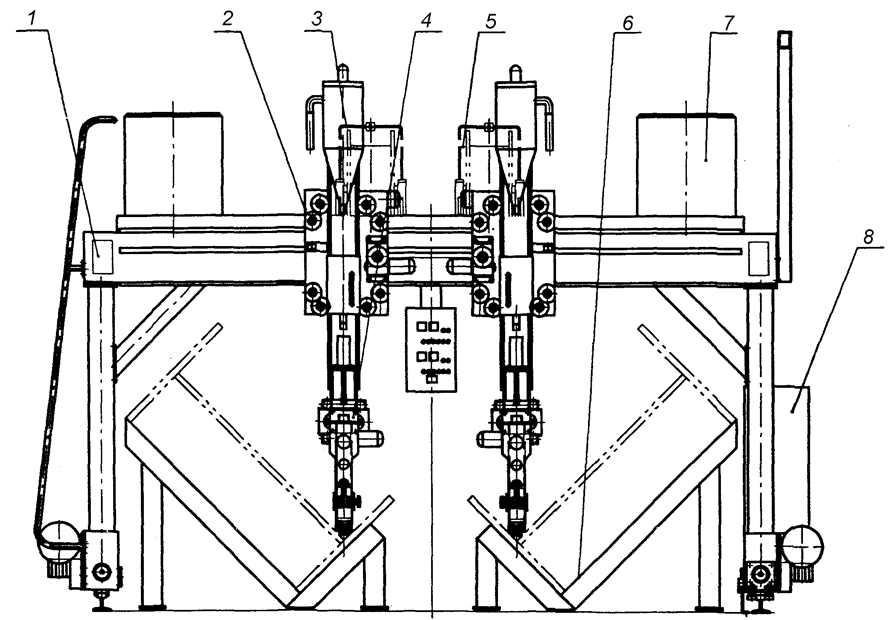

Общий вид потальной сварочной установки:

1 - Портал; 2 - Суппорт консоли; 3 - Бункер флюсовый; 4 - Консоль со сварочной головкой;5 - Катушка сварочной проволоки; 6 - Стапель; 7 - Система рециркуляции флюса; 8 - Шкаф управления.
