I. Описание оборудования

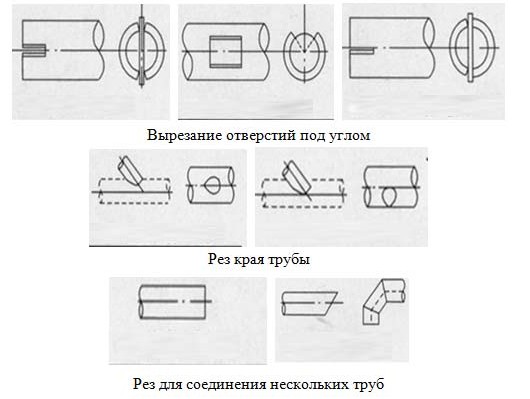

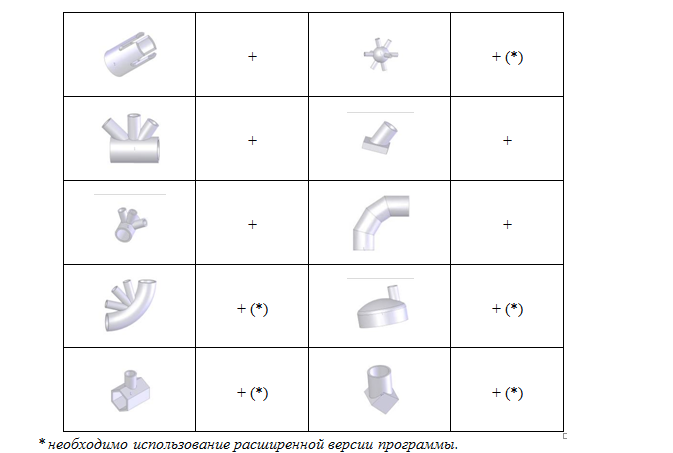

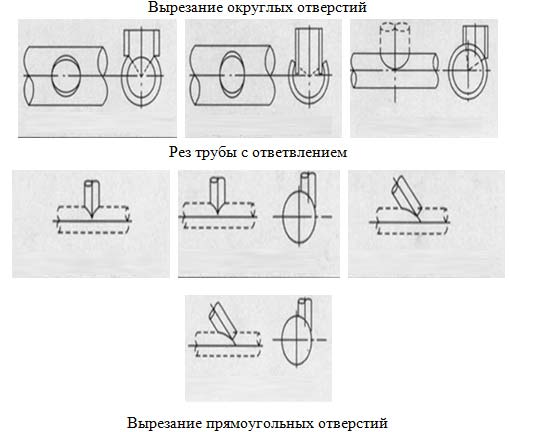

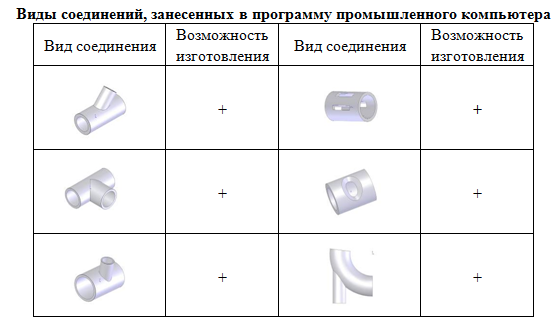

Данный станок предназначен для автоматического расчета соединения концов стальных труб и их резки. Области применения: судостроение, строительство, нефтехимия, металлургия. Все эти отрасли используют большое количество стальных труб, которые комбинируются, пересекаются между собой.

II．Технические требования поставляемого стана

Данный станок режит трубы диаметром (48-820 мм) . Длина трубы≤12M..

III.Основные технические характеристики

№	Наименование	Значение
1	Диамер нарезаемой трубы	Φ50－Φ820мм
2	Толщина труб газовой резки	вертикальной резки: 6-60 мм.,
2	Толщина труб газовой резки	резка с кромкой: 6-40мм
3	Скорость резки	10 - 2000 мм/мин
4	Скорость свободного хода	10 – 6000 мм/мин
5	Требование эллиптичность трубы	≤1%
6	Угол колебания по осей поперечного труба	α=±45°
7	Угол колебания по осей продольного труба	β=±45°
8	Рабочая температура	-20 ℃ - +50℃
9	Источник питания	трехфазовая, 380В, 50 HZ ±2%
10	Стандарт резки	государственный стандарт
11	Точность позиционирования	±2 мм
12	Точность резки по длине	±1.0mm
13	Количество опоры	4 комплекта
14	Максимальный вес трубы	10 тонн
15	Общая мощность	15 КВт
16	Габаритные размеры стана	1380020002500 мм
17	Вес стана	7 тонн

Внимание:

Источник нужен делать хорошое заземление. В процессе работы нельзя появить ситуации прыгания тока и отключения тока.
Стабильность трехфазового источника : ±5%
неуравновешенность трехфазового источника : ±2,5%
Если не достигает такой ураень, тогда нужно установить источник стабильного напряжения

IV.Базовая комплектация оборудования

Данный станок с ЧПУ включает в себя систему управления, механическую систему, приводное устройство, зажимное устройство , опорное устройство, направляющие, система воздухоотвода, шкаф управления, стенд управления (рабочий стол). Укомплектован одним комплектом газовой резки (включая часть предварительного подогрева) и является основной системой резки.
2. Если клиенту необходимо резать изделия из нержавеющей стали или цветных металлов, то станок может доукомплектован воздушно-плазменной системой резки, и являться главной режущей системой или вспомогательной.
3. Серводвигатель
Всего 6 серводвигателей Японской фирмы Panasonic
4. Система управления привода: 6 приводов Японской фирмы Panasonic
5. Укомплектован системой ЧПУ
5.1 CPU - VIA процессор (400MHz)
5.2 Сенсорный экран - 12 дюймовый цветной сенсорный экран
5.3 Объем внутренней памяти - 512M
5.4 Видеокарта - 4M VGA карта графической обработки
5.5 Способ ввода – сенсорный дисплей или при помощи флэшкарты
5.6 Резервирование данных- жесткий диск или флэшкарта
5.7 Жесткий диск - 40G
5.8 Операционная система – Китайский WINDOWS98SE
5.9 Сетевая карта - 10-100M
6. Другое：
6.1 Регулируемый кронштейн для труб :3 комплекта
6.2 Специальный патрон: 1 комплект
