Трехвалковая листогибочная машина: разнообразие конструкций, уникальные преимущества
2025-06-09
В области формовки металлических листов трехвалковая листогибочная машина является одним из наиболее распространенных базовых оборудований. Она широко применяется для изготовления цилиндрических, конических и других конструктивных элементов из металлических листов, удовлетворяя требованиям предварительного гиба и формовки в определенном диапазоне. Трехвалковая листогибочная машина представлена различными типами, которые по способу передачи и конструктивным особенностям делятся на три основные категории: механические симметричные, механические асимметричные и гидравлические - каждая со своими уникальными преимуществами и сферами применения. В этой статье мы рассмотрим все существующие типы.
Механическая симметричная трехвалковая листогибочная машина
Механическая симметричная трехвалковая листогибочная машина - наиболее распространенный тип оборудования. Типичная конструкция включает: верхний валок, расположенный между двумя нижними валками, который перемещается вертикально с помощью червячно-винтовой передачи, в то время как два нижних валка приводятся в движение шестернями от редуктора, создавая необходимый крутящий момент для гибки листа. В процессе гибки металлический лист последовательно сжимается между тремя рабочими валками, формируя требуемую цилиндрическую или коническую поверхность.
Основные преимущества: стабильная конструкция, простота обслуживания, идеально подходит для стандартной гибки листов средней и малой толщины. Главный недостаток: невозможность выполнения предварительного гиба кромок листа, что требует использования дополнительного оборудования.
Механическая асимметричная трехвалковая листогибочная машина
По сравнению с симметричной конструкцией, асимметричная трехвалковая листогибочная машина обладает более гибкой конструкцией. Верхний валок обычно является ведущим, нижний валок может перемещаться вертикально для зажима листа, одновременно передавая усилие через зубчатую передачу; боковой валок отвечает за наклонное перемещение, обеспечивая функцию предварительного гиба. Таким образом, оборудование может не только выполнять традиционную гибку, но и осуществлять предварительный гиб кромок листа, повышая общую точность обработки.
Компактность конструкции и интуитивное управление - явные преимущества, делающие эту машину идеальной для разнообразного производства мелких и средних деталей, а также снижающие зависимость от дополнительного оборудования.

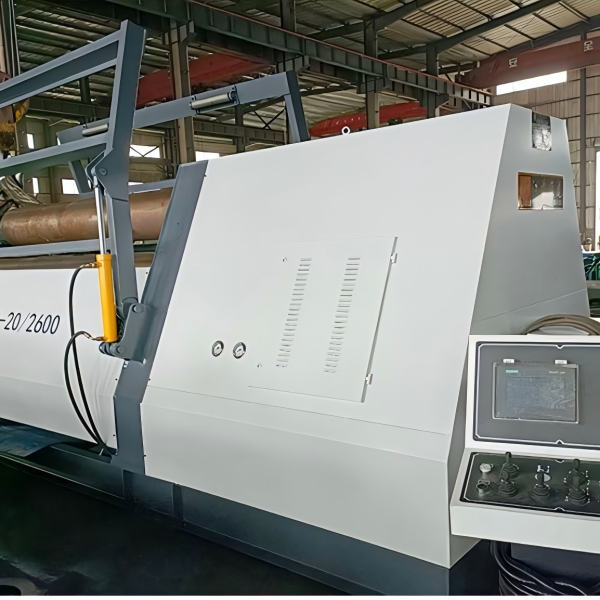

Гидравлическая симметричная трехвалковая листогибочная машина
При работе с листами толщиной 50 мм и более гидравлическая симметричная трехвалковая листогибочная машина становится оптимальным выбором. В этом оборудовании подъем верхнего валка осуществляется гидроцилиндрами, где поршни работают стабильно под действием гидравлического масла, создавая мощное давление; два нижних валка приводятся в движение через редуктор, обеспечивая формовку листа. Важной особенностью является ряд опорных валков под нижними валками, что эффективно сокращает межосевое расстояние и усиливает поддержку, повышая точность изделий.
Еще одним преимуществом гидравлической трехвалковой листогибочной машины является бочкообразная форма верхнего валка, улучшающая прямолинейность изделий, что особенно важно при производстве сверхдлинных конструкций и крупных сосудов под давлением. Оборудование также оснащено системами автоматического управления, функциями предварительного гиба и способностью обрабатывать различные профили, демонстрируя выдающиеся результаты в тяжелом машиностроении, судостроении, котлостроении, авиационной промышленности и гидроэнергетике.
Различные типы трехвалковых листогибочных машин находят свое применение в разных сферах. При выборе оборудования необходимо учитывать не только толщину и размеры листов, но и технологический процесс, рабочее пространство, бюджет и удобство последующей эксплуатации. Если вам требуется трехвалковая листогибочная машина, свяжитесь с нами - мы подберем оптимальную модель, соответствующую вашим производственным условиям. Будем рады сотрудничеству!
